在Vue3中使 echarts 图表宽度自适应变化的操作方法

本文介绍了在Vue3中使用ECharts时,如何使图表容器宽度自适应页面大小,通过修改模板中的div样式,将宽度设置为100%,并监听窗口大小变化事件,调用ECharts实例的resize方法,实现图表的自适应调整,感兴趣的朋友跟随小编一起看看吧

需求：

有现在这样一段使用 echarts 的 vue3 代码：

<template>  <div ref="chartRef" style="width: 600px; height: 400px;"></div></template><script setup>import {getCurrentInstance, onMounted, onUnmounted, ref} from 'vue';const chartRef = ref(null);let chartInstance = null;// 通过 getCurrentInstance 访问全局属性const {proxy} = getCurrentInstance();onMounted(() => {  chartInstance = proxy.$echarts.init(chartRef.value);  chartInstance.setOption({    title: {text: '柱状图示例'},    tooltip: {},    xAxis: {data: ['A', 'B', 'C', 'D', 'E']},    yAxis: {},    series: [{type: 'bar', data: [10, 20, 30, 40, 50]}]  });});onUnmounted(() => {  chartInstance?.dispose(); // 销毁实例});</script>

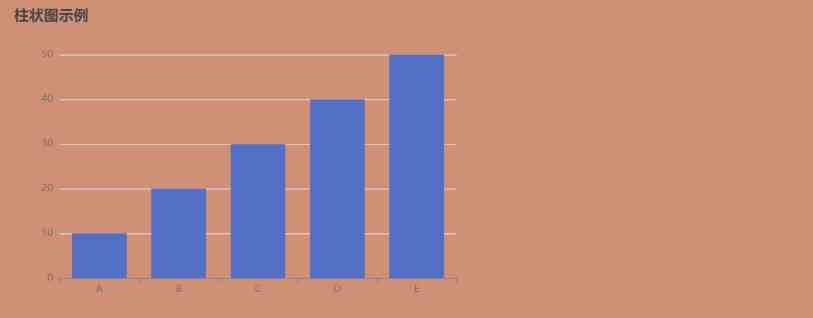

作用是在界面显示一个柱状图：

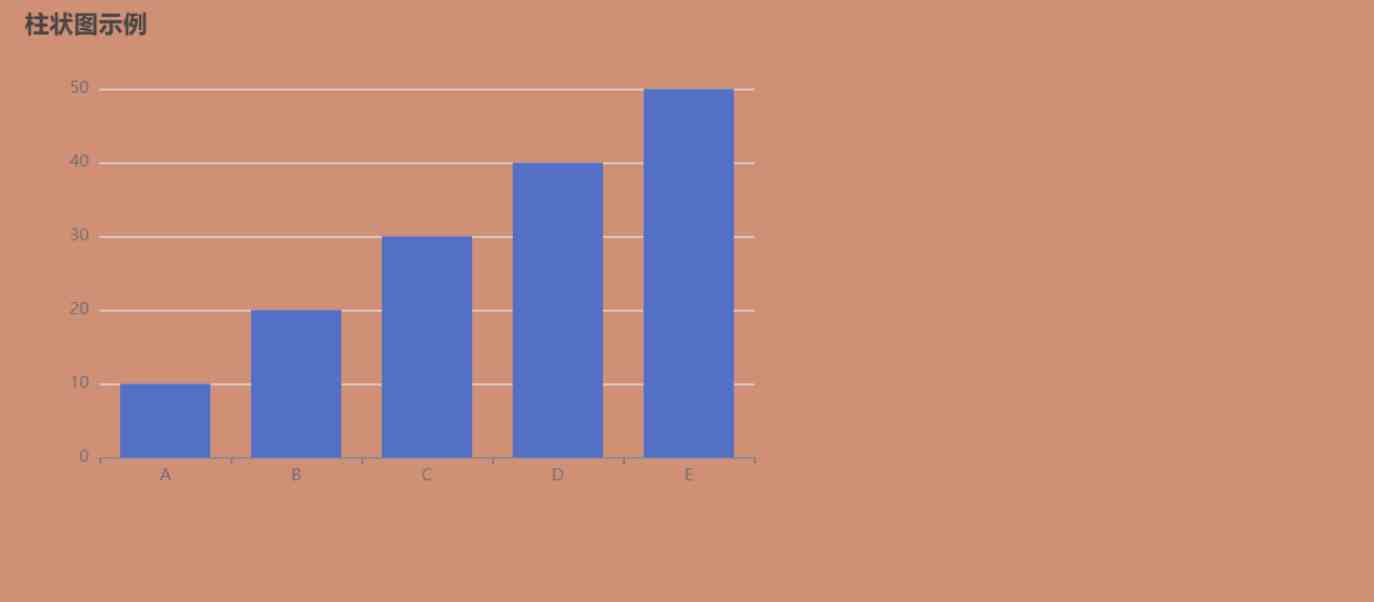

问题是在页面缩放时，图表大小始终固定：

希望图表能够根据页面宽度自动调整，特别是在页面缩放时。

解决：

在代码中，chartRef的div被固定设置为600px宽和400px高，现在需要修改这部分，让图表始终占据页面的宽度，并能够响应窗口大小的变化。

为实现自适应宽度。通常可以通过CSS来设置容器的宽度为100%，这样它会填充父容器的宽度。

但仅仅设置CSS可能不够，因为ECharts实例在初始化后不会自动调整大小，除非显式调用图表实例的 resize 方法。

所以，解决方案的大致步骤应该是：

修改模板中的div样式，将宽度设置为100%，这样它会根据父容器自适应。在Vue组件中添加一个监听窗口大小变化的事件，当窗口resize时，触发ECharts实例的resize方法。确保在组件卸载时移除事件监听，避免内存泄漏。

代码：

<template>  <!-- 外层容器用于控制图表宽度，高度可根据需求调整 -->  <div class="chart-container">    <div ref="chartRef" class="chart"></div>  </div></template><script setup>import { getCurrentInstance, onMounted, onUnmounted, ref } from 'vue';const chartRef = ref(null);let chartInstance = null;const { proxy } = getCurrentInstance();// 处理窗口缩放const handleResize = () => {  if (chartInstance) {    // 添加防抖优化性能（可选）    chartInstance.resize();  }};onMounted(() => {  // 初始化图表  chartInstance = proxy.$echarts.init(chartRef.value);  chartInstance.setOption({    title: { text: '响应式柱状图' },    tooltip: {},    xAxis: { data: ['A', 'B', 'C', 'D', 'E'] },    yAxis: {},    series: [{ type: 'bar', data: [10, 20, 30, 40, 50] }]  });  // 监听窗口变化  window.addEventListener('resize', handleResize);  // 初始执行一次确保尺寸正确  setTimeout(handleResize, 0);});onUnmounted(() => {  window.removeEventListener('resize', handleResize);  chartInstance?.dispose();});</script><style scoped>.chart-container {  width: 100%;  padding: 20px; /* 可根据需求调整 */}.chart {  width: 100%;  height: 200px; /* 固定高度，可改为 min-height 或使用 calc 动态计算 */  /* 可选：添加最大宽度限制 */  max-width: 1200px;  margin: 0 auto;}/* 移动端适配 */@media (max-width: 768px) {  .chart {    height: 300px;  }}</style>

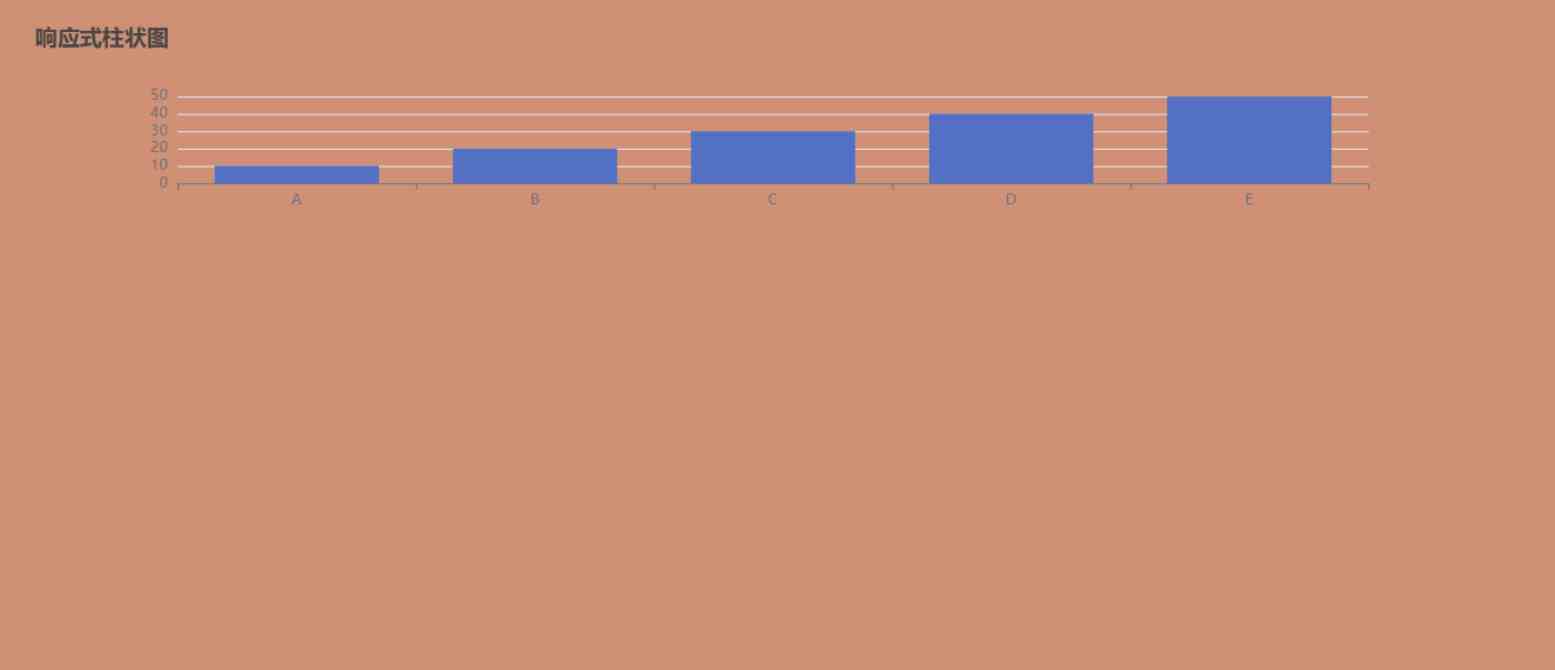

效果如下：

主要修改点说明：
1，容器结构优化：

添加外层容器 .chart-container 控制布局图表元素使用百分比宽度 width: 100%

2，响应式处理：

window.addEventListener('resize', handleResize);

监听窗口缩放事件，触发图表 resize 方法

3，自动调整逻辑：

const handleResize = () => {  chartInstance?.resize();};

调用 ECharts 实例的 resize() 方法自适应容器

4，CSS 增强：

添加响应式高度（通过媒体查询）限制最大宽度避免过宽添加安全间距（padding/margin）

如果需要高度也自适应，可以：

// 在 handleResize 中动态计算高度const containerWidth = chartRef.value.offsetWidth;const aspectRatio = 9 / 16; // 16:9 比例chartRef.value.style.height = `${containerWidth * aspectRatio}px`;chartInstance.resize();

响应式断点：

/* 在样式中添加更多断点 */@media (max-width: 480px) {  .chart {    height: 250px;  }}

父容器控制：确保外层父元素有正确的布局设置

/* 在父组件中 */.parent-container {  width: 100%;  display: flex;  justify-content: center;}

扩展：

1，防抖处理

是否需要考虑防抖处理，避免频繁触发resize导致性能问题。但ECharts的resize方法本身有一定的优化，可能不需要额外处理，但根据具体情况可以添加。

// 防抖版 resize（在 handleResize 顶部添加）let resizeTimer;clearTimeout(resizeTimer);resizeTimer = setTimeout(() => {  chartInstance.resize();}, 200);

2，多图表并列缩放问题

以两个图表并排并考虑缩放为例，这涉及到布局和响应式处理两个方面。

布局方面，我需要考虑使用CSS Flexbox或者Grid来实现并排。
响应式方面，需要确保每个图表都能在窗口大小变化时正确调整尺寸，并且可能需要在移动设备上切换为垂直排列。

接下来，我需要回忆ECharts的resize方法是否正确应用，是否需要为每个图表实例单独调用resize。需要确保每个图表容器都有正确的宽度设置，比如各占50%或者使用Flexbox的自动调整。

<template>  <!-- 使用 Flex 布局容器 -->  <div class="charts-container">    <!-- 单个图表容器 -->    <div class="chart-wrapper">      <div ref="chartRef1" class="chart"></div>    </div>    <!-- 第二个图表容器 -->    <div class="chart-wrapper">      <div ref="chartRef2" class="chart"></div>    </div>  </div></template><script setup>import { getCurrentInstance, onMounted, onUnmounted, ref } from 'vue';const chartRef1 = ref(null);const chartRef2 = ref(null);let chartInstance1 = null;let chartInstance2 = null;const { proxy } = getCurrentInstance();// 公共配置项const baseOption = {  tooltip: {},  xAxis: { data: ['A', 'B', 'C', 'D', 'E'] },  yAxis: {},};// 初始化图表const initChart = (ref, option) => {  const chart = proxy.$echarts.init(ref.value);  chart.setOption(option);  return chart;};// 带防抖的 resize 处理let resizeTimer;const handleResize = () => {  clearTimeout(resizeTimer);  resizeTimer = setTimeout(() => {    chartInstance1?.resize();    chartInstance2?.resize();  }, 200);};onMounted(() => {  // 初始化两个图表  chartInstance1 = initChart(chartRef1, {    ...baseOption,    title: { text: '图表1' },    series: [{ type: 'bar', data: [10, 20, 30, 40, 50] }]  });  chartInstance2 = initChart(chartRef2, {    ...baseOption,    title: { text: '图表2' },    series: [{ type: 'bar', data: [50, 40, 30, 20, 10] }]  });  // 监听窗口变化  window.addEventListener('resize', handleResize);  // 初始调整  handleResize();});onUnmounted(() => {  window.removeEventListener('resize', handleResize);  chartInstance1?.dispose();  chartInstance2?.dispose();});</script><style scoped>/* 主容器：Flex 布局 */.charts-container {  display: flex;  gap: 20px; /* 图表间距 */  width: 100%;  padding: 20px;  box-sizing: border-box;}/* 单个图表容器 */.chart-wrapper {  flex: 1; /* 平分剩余空间 */  min-width: 0; /* 解决 flex 容器溢出问题 */}.chart {  width: 100%;  height: 400px; /* 统一高度 */  background: #fff;  border-radius: 8px;  box-shadow: 0 2px 12px rgba(0,0,0,0.1);}/* 移动端响应式 */@media (max-width: 768px) {  .charts-container {    flex-direction: column; /* 垂直排列 */  }  .chart {    height: 300px;  }}</style>

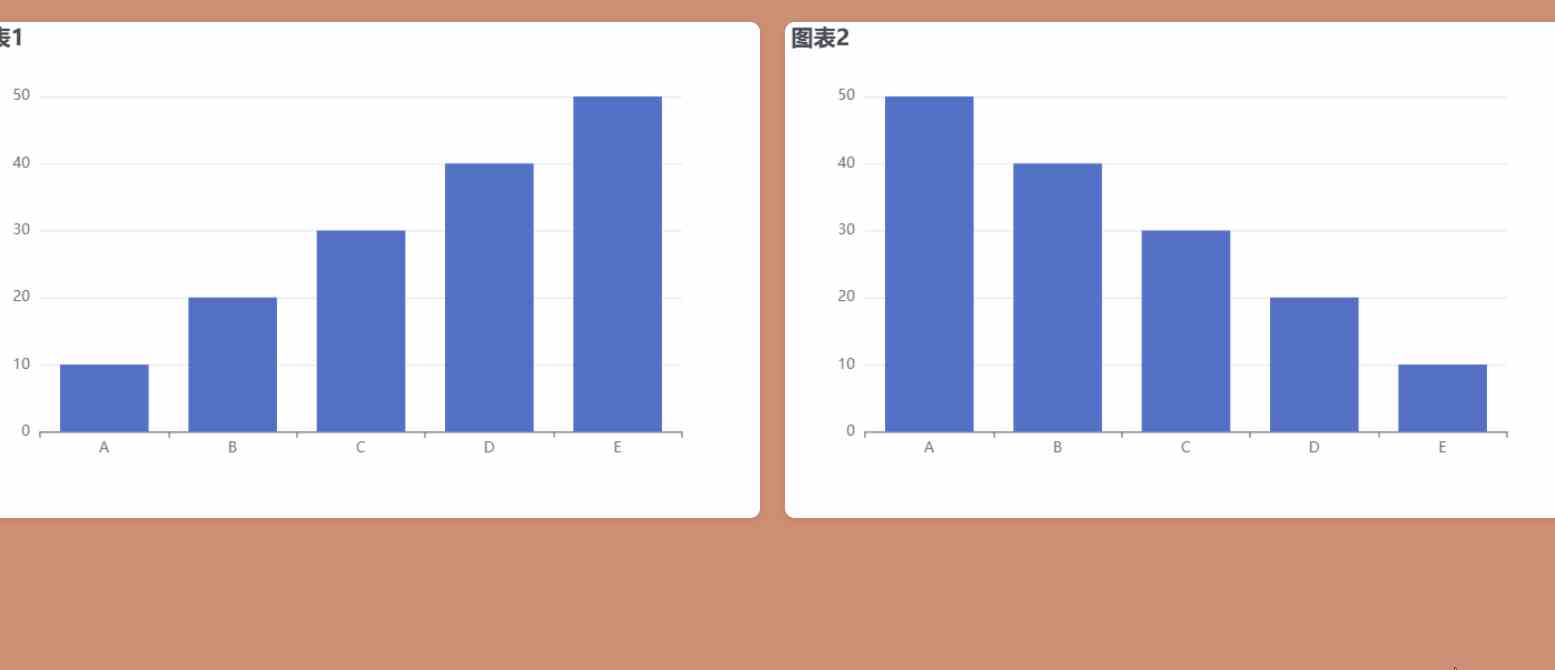

效果如下：
